Infravörös érzékelő: Átfogó szójegyzék bejegyzés

Mi az infravörös érzékelő?

Az infravörös (IR) érzékelő, gyakran passzív infravörös érzékelő (PIR érzékelő)-ként említve, egy elektronikus eszköz, amely érzékeli a tárgyak által kibocsátott vagy visszavert infravörös sugárzást a detektálási tartományon belül. Az aktív érzékelőkkel ellentétben a PIR érzékelők nem bocsátanak ki energiát a detektáláshoz; ehelyett passzívan érzékelik a környezeti infravörös sugárzás változásait. Ezek a tulajdonságok teszik az IR érzékelőket energiatakarékossá és ideálissá a batteriás vagy napelemes eszközök számára, például a vadkamerák számára.

A PIR érzékelők különféle alkalmazásokban integrálódnak, beleértve a biztonsági rendszereket, a mozgásérzékelő világítást és a vadon élő állatok kameráit. A mozgás és a hőmérséklet-változások fizikai érintkezés nélkül történő érzékelésének képessége nélkülözhetetlenné teszi őket a nem invazív megfigyeléshez szükséges forgatókönyvekben.

Hogyan működnek az infravörös érzékelők

Az infravörös érzékelők az infravörös sugárzás változásainak érzékelésén alapulnak, amelyeket a hőmérséklet-ingadozások vagy mozgás okoz. Az alábbiakban részletes magyarázatot adunk működési elveikről:

1. Infravörös sugárzás alapjai

• Minden tárgy, amelynek hőmérséklete az abszolút nulla felett van, elektromágneses sugárzást bocsát ki az infravörös spektrumban.
• Az emberek és az állatok különálló szintű infravörös sugárzást bocsátanak ki testhőjük miatt, amelyet az IR érzékelők érzékelhetnek.

2. Piroelektromos elem

• Az IR érzékelő magja a piroelektromos érzékelő elem, egy anyag, amely érzékeny az infravörös sugárzásra.
• Az elem érzékeli az infravörös sugárzás differenciális változásait, és elektromos jelekké alakítja át.

3. Differenciális jelérzékelés

• A mozgásérzékeléshez az érzékelő két vagy több piroelektromos elemet használ párban.
• Amikor egy tárgy áthalad az érzékelő detektálási zónáin, az infravörös sugárzás változását okozza, amelyet az elemek érzékelnek.
• Ezek a változások elektromos jelmintát hoznak létre, amely elindítja a csatlakoztatott eszközt (pl. egy vadkamerát vagy fényt).

4. Fresnel lencse és sugárzási zónák

• A Fresnel lencse gyakran használják az infravörös sugárzás fókuszálására és irányítására a piroelektromos érzékelőre.
• A lencse osztja az érzékelő látómezőjét több zónára, javítva a detektálás pontosságát.
• Ahogy egy meleg tárgy mozog a zónák között, az érzékelő regisztrálja a sugárzás változásait, lehetővé téve a pontos mozgásérzékelést.

Az infravörös érzékelő fő összetevői

1. Piroelektromos érzékelő elem

• Az infravörös sugárzást elektromos jelekké alakítja.
• Érzékeny a hőmérséklet és a mozgás változásaira.

2. Fresnel lencse tömb

• Fókuszálja az infravörös sugárzást az érzékelőre.
• Kiterjeszti a detektálási tartományt és több detektálási zónát hoz létre.

3. Védőház

• Megvédi az érzékelőt a portól, víztől és fizikai károktól.
• Gyakran úgy tervezték, hogy ellenálljon a kültéri környezeti hatásoknak.

4. Elektronikus áramkörök

• Erősítik és feldolgozzák az érzékelő jelét.
• Integrálódnak más rendszerekkel, például kamerákkal vagy riasztókkal.

Az infravörös érzékelők alkalmazásai

Az infravörös érzékelők sokoldalúan használhatók különböző iparágakban. Az alábbiakban bemutatjuk a legfontosabb alkalmazásokat:

1. Mozgásérzékelés

• Biztonsági rendszerek: Érzékelik a betöréseket és elindítják a riasztókat.
• Automata világítás: Aktiválják a fényeket a mozgás érzékelésekor, energiát takarítva meg.

2. Vadon élő állatok monitorozása és vadkamerák

• A PIR érzékelők a vadkamerákban érzékelik az állatok mozgását, aktiválva a kamerát a képek vagy videók rögzítésére.
• Az olyan funkciók, mint az állítható érzékenység és a trigger intervallumok minimalizálják a hamis indításokat és optimalizálják a teljesítményt.

Példa felhasználási eset

• Egy PIR érzékelővel felszerelt vadkamera egy vadon élő állatok ösvényén helyezkedik el.
• Amikor egy állat belép a detektálási zónába, az érzékelő aktiválja a kamerát egy fénykép vagy videó rögzítésére.
• Az érzékenységi beállítások állíthatók, hogy figyelmen kívül hagyják a kis állatokat vagy környezeti tényezőket, például a szelet.

3. Energiagazdálkodás

• A PIR érzékelők az intelligens otthonokban optimalizálják az energiafelhasználást azáltal, hogy csak akkor aktiválják a rendszereket, amikor szükség van rá.

4. Ipari monitorozás

• A gépek monitorozására használják, észlelve a meghibásodásokat vagy túlmelegedést.

5. Hőmérséklet érzékelés

• Az érintés nélküli hőmérők és a hőképző eszközök PIR érzékelőket használnak a hőmérséklet mérésére.

Műszaki specifikációk

Az infravörös érzékelők előnyei

• Energiatakarékosság: Ideális alacsony fogyasztású eszközökhöz, például vadkamerákhoz.
• Költséghatékony: Megfizethető és széles körben elérhető.
• Nem invazív: Érzékeli a mozgást és a hőt fizikai érintkezés nélkül.
• Megbízható: Hatékonyan működik különböző fényviszonyok között.
• Sokoldalú: Alkalmas beltéri és kültéri használatra.

Az infravörös érzékelők korlátaik

• Hamis riasztások: Környezeti tényezők, például napfény vagy szél okozhatják.
• Környezeti érzékenység: A teljesítmény romolhat forró, párás körülmények között.
• Korlátozott megkülönböztetés: Nehézséget okoz a hasonló hőmérsékletű tárgyak megkülönböztetésében.

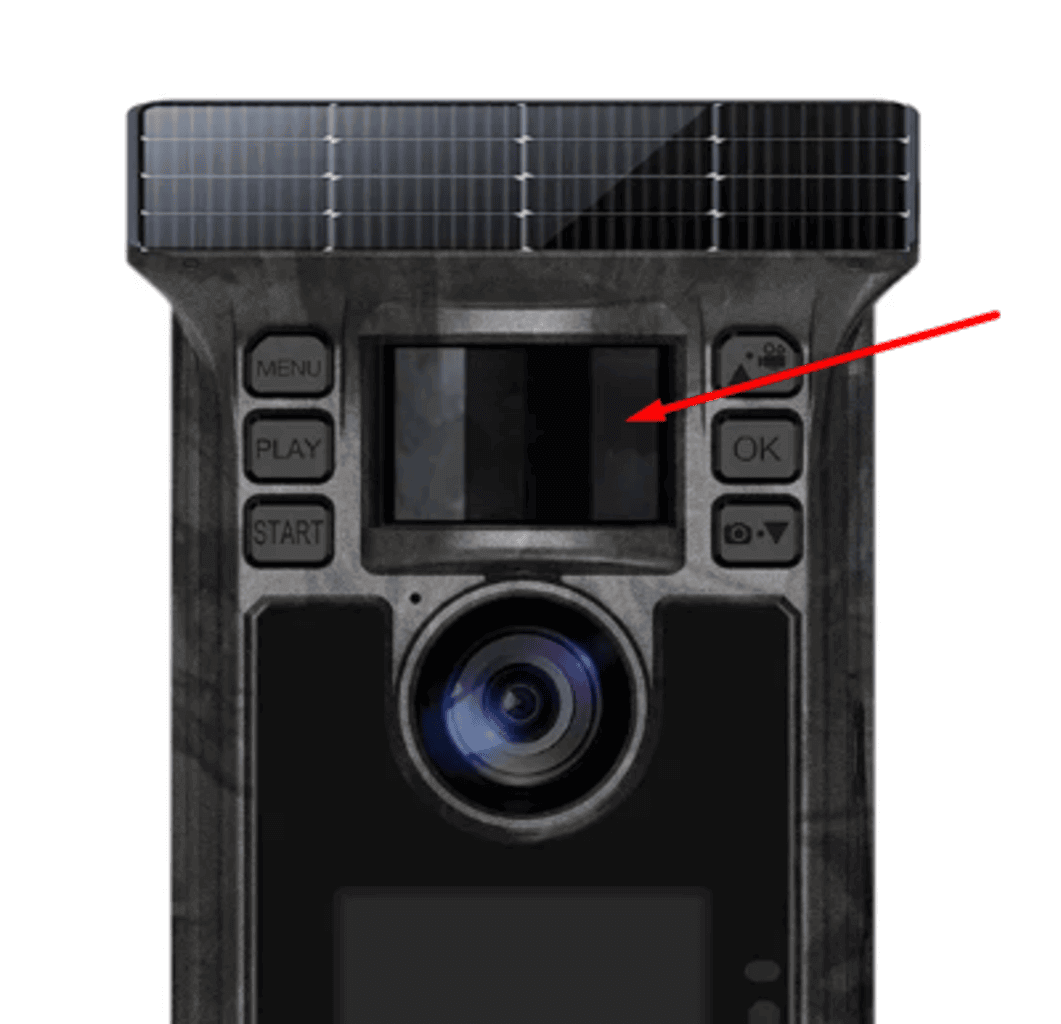

Infravörös érzékelők a vadkamerákban

1. Állítható beállítások

• Érzékenységi szintek: A detektálást a környezethez igazíthatja.
• Trigger intervallum: Testreszabhatja az egymást követő aktiválások közötti időt az akkumulátor és a tárolás megtakarítása érdekében.

2. Elhelyezési tippek

• A kamerákat 2-3 méterrel a föld felett helyezze el a legjobb lefedettség érdekében.
• Kerülje a közvetlen napfényt a hamis riasztások csökkentése érdekében.
• A szenzorokat a pályák vagy etetési területek felé irányítsa a jobb vadon élő állatok detektálása érdekében.

3. Fresnel lencse kialakítás

• Meghatározza a detektálási szöget és tartományt.
• A fejlett kialakítások biztosítják a zónák pontos lefedettségét a pontos mozgásérzékelés érdekében.

Következtetés

Az infravörös érzékelők nélkülözhetetlen eszközök a modern technológiában, különösen a mozgásérzékelés és a hőmérséklet érzékelés területén. Integrálódásuk a vadkamerákba, biztonsági rendszerekbe és energiagazdálkodási eszközökbe kiemeli sokoldalúságukat és hatékonyságukat. A felhasználók a komponensek, a működés és az alkalmazások megértésével optimalizálhatják teljesítményüket a saját igényeik szerint, legyen az akár vadfotózás vagy otthoni biztonság.

A kültéri rajongók és szakemberek számára az infravörös érzékelők használata a vadkamerákban hatékony megfigyelést és kiváló eredményeket biztosít.
