A részletes szószedet bejegyzés az IR-kivágási szűrőről az alábbiakban található:

Szószedet: IR-kivágási szűrő

Mi az IR-kivágási szűrő?

Az IR-kivágási szűrő, más néven infravörös kivágási szűrő, egy optikai alkatrész, amelyet képalkotó rendszerekben használnak az infravörös (IR) fény blokkolására, miközben lehetővé teszi a látható fény áthaladását. Az infravörös fény, amelynek hullámhossza általában 700 nm felett van, zavarhatja a képérzékelőket, okozva színvisszaadási torzulásokat és csökkentve a képminőséget. Az IR-kivágási szűrők blokkolják az IR hullámhosszokat, biztosítva a pontos színvisszaadást és javítva a kép tisztaságát.

Ezek a szűrők elengedhetetlenek olyan alkalmazásokban, amelyek valódi színvisszaadást igényelnek, például vadkamerákban, biztonsági kamerákban, digitális kamerákban és ipari ellenőrző rendszerekben. Sok IR-kivágási szűrő átkapcsolható, lehetővé téve számukra, hogy alkalmazkodjanak a nappal (színképalkotás) és éjszaka (infravörös képalkotás) körülményekhez.

Hogyan működik az IR-kivágási szűrő?

Az alapok

Az IR-kivágási szűrő az infravörös fényt visszaveri vagy abszorbeálja. Ez speciális anyagokkal, például olvadt kvarccal, B270 üveggel, úszóüveggel vagy abszorber üveggel érhető el. Ezek az anyagok úgy vannak kialakítva, hogy blokkolják az infravörös hullámhosszokat, miközben átengedik a látható fényt (400–700 nm). Egyes fejlett szűrők blokkolhatják az ultraibolya (UV) fényt is.

Elhelyezkedés a képalkotó rendszerekben

Az IR-kivágási szűrő általában a kamera lencséje és a képérzékelő között helyezkedik el. Ez biztosítja, hogy csak a látható fény érje el a érzékelőt, megakadályozva az IR interferenciát a képalkotás során.

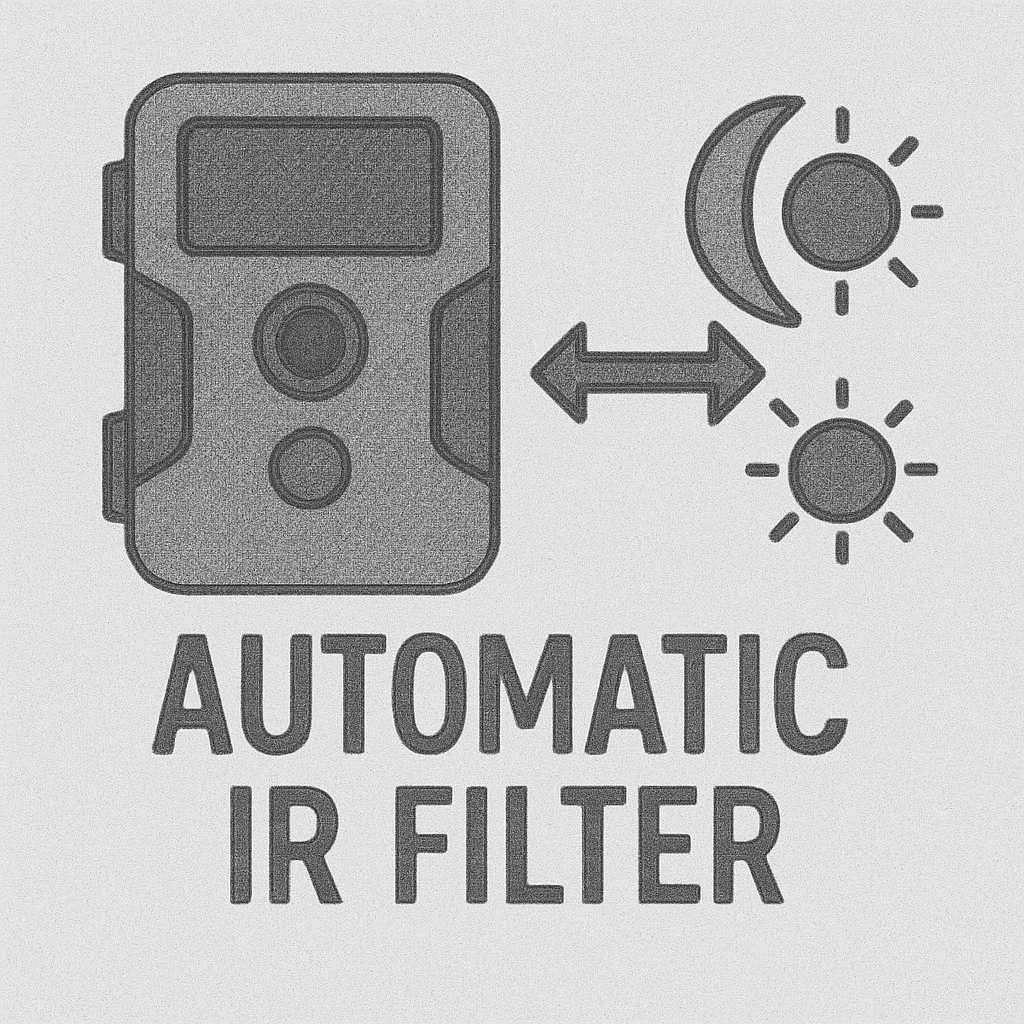

Átkapcsoló mechanizmus nappal/éjszaka rendszerekben

• Nappal mód: Nappal az IR-kivágási szűrő blokkolja az infravörös fényt a színpontos képek készítéséhez. Ez különösen hasznos olyan alkalmazásokban, amelyek természetes színvisszaadást igényelnek, például a vadfotózásban vagy a megfigyelésben.
• Éjszaka mód: Alacsony fényviszonyok vagy éjszaka körülmények között a szűrő deaktiválódik vagy mechanikusan elfordul az optikai útból. Ez lehetővé teszi az infravörös fény elérését a érzékelőhöz, javítva az éjszakai látási képességeket, amikor IR világítást használnak.

Az átmenet a nappal és éjszaka módok között gyakran mechanikus aktuátorokkal vagy elektromágnesekkel valósul meg. A fejlett rendszerek használhatnak kettős lencsés beállításokat külön érzékelőkkel a nappal és éjszaka képalkotáshoz, megszüntetve a mechanikus kapcsoló szükségességét.

Műszaki részletek

Felhasznált anyagok

Az IR-kivágási szűrő teljesítménye függ a konstrukciójához használt anyagoktól:

• Olvadt kvarc: Nagy tartósságot és kiváló optikai tisztaságot kínál.
• B270 üveg: Gazdaságos megoldás jó fényáteresztéssel.
• Úszóüveg: Sokoldalú és széles körben elérhető.
• Abszorber üveg: Úgy tervezték, hogy hatékonyan blokkolja a specifikus hullámhosszokat.

Az IR-kivágási szűrők típusai

1. Abszorptív szűrők: Abszorbeálják az IR fényt az anyagba.
2. Reflektív szűrők: Visszaverik az IR fényt az optikai útból.
3. Hibrid szűrők: Kombinálják az abszorptív és reflektív tulajdonságokat a jobb teljesítmény érdekében.

Hullámhossz tartomány

Az IR-kivágási szűrők általában blokkolják a 700 nm feletti hullámhosszakat. A fejlett szűrők ezt a határt 800 nm-re vagy magasabbra is kiterjeszthetik, és néhányuk UV blokkolási képességekkel is rendelkezik.

Áteresztési hatékonyság

A magas áteresztési hatékonyság, általában 85% felett a látható fény esetében, minimális fényveszteséget és élénk képalkotást biztosít. A fejlett szűrők erős blokkolási képességekkel is rendelkeznek (pl. optikai sűrűség > 2 a 850–1100 nm tartományban), hatékonyan megakadályozva az IR interferenciát.

Az IR-kivágási szűrők alkalmazásai

1. Vadkamerák

A vadkamerák IR-kivágási szűrőket használnak a nappal és éjszaka módok közötti zökkenőmentes váltáshoz. Nappal a szűrő blokkolja az IR fényt a pontos színfotók készítéséhez. Éjszaka a szűrő kiengedi az IR fényt a fekete-fehér éjszakai látáshoz.

Példa: Egy vadkamera élénk nappali fotókat készít a vadvilágról és vált éjszakai infravörös látásra a nocturnális aktivitás monitorozásához.

2. Biztonsági kamerák

A biztonsági kamerák IR-kivágási szűrőket használnak a pontos színképalkotáshoz nappal és tiszta éjszakai látáshoz alacsony fényviszonyok között. A szűrő éjszaka kiengedi az IR fényt a megfigyeléshez.

Példa: Egy biztonsági kamera parkolóban készít színes képeket nappal és infravörös LED-eket használ a részletes éjszakai látáshoz.

3. Digitális kamerák

A digitális kamerákban az IR-kivágási szűrők megakadályozzák az IR fény okozta színvisszaadási torzulásokat. Ez biztosítja, hogy a képek hasonlítsanak arra, amit az emberi szem lát.

Példa: Egy fotós élénk és pontos színeket készít egy naplemente alatt, köszönhetően az IR-kivágási szűrőnek.

4. Ipari ellenőrzés

Az IR-kivágási szűrők kritikusak az ipari látórendszerekben a hibák és szabálytalanságok észleléséhez a termékekben. Ezek biztosítják a pontos színvisszaadást és javítják a minőségellenőrzést.

Példa: A gyártósoron lévő kamerák IR-kivágási szűrőket használnak az elektronikai alkatrészek ellenőrzésére.

5. Orvosi képalkotás

Az orvosi képalkotó rendszerek IR-kivágási szűrőket használnak a színvisszaadás és a tisztaság biztosításához, segítve a pontos diagnózist.

Példa: Egy dermatológiai kamera IR-kivágási szűrőt használ a bőr elváltozásainak magas felbontású képeinek készítéséhez.

6. Okostelefonok

A modern okostelefonok IR-kivágási szűrőket tartalmaznak a képminőség javításához, biztosítva a pontos színvisszaadást még a kihívást jelentő fényviszonyok között is.

Példa: Egy okostelefon élénk fotókat készít egy buliban mesterséges világítás alatt.

7. Drónok

A drónokba szerelt kamerák IR-kivágási szűrőket használnak a tiszta légi képek készítéséhez természetes színvisszaadással.

Példa: Egy drón magas felbontású képeket készít egy erdőről, a színeket az IR-kivágási szűrő megőrzi.

Az IR-kivágási szűrők előnyei

1. Pontos színvisszaadás: Megszünteti az IR fény okozta színvisszaadási torzulásokat.
2. Javított képminőség: Javítja a tisztaságot, a kontrasztot és a részleteket a képekben.
3. Sokoldalúság: Alkalmazható különböző iparágakban, a biztonságtól az egészségügyig.
4. Energiahatékonyság: Csökkenti a tükröződést és a zajt, minimalizálva a posztfeldolgozási igényeket.
5. Adaptabilitás: Az átkapcsolható szűrők zökkenőmentes működést biztosítanak a nappal és éjszaka körülmények között.

Kulcsfontosságú szempontok az IR-kivágási szűrő kiválasztásánál

1. Hullámhossz tartomány: Győződjön meg arról, hogy a szűrő blokkolja az IR fényt a kívánt küszöb felett.
2. Áteresztési hatékonyság: A magas látható fény áteresztés biztosítja a fényességet és a tisztaságot.
3. Átkapcsoló mechanizmus: Válasszon átkapcsolható szűrőket, ha nappal/éjszaka funkcionalitásra van szükség.
4. Anyagminőség: Válasszon anyagokat a tartósság és az optikai teljesítmény alapján.
5. Méret és forma: Győződjön meg a kamera rendszerrel való kompatibilitásról.

Következtetés

Az IR-kivágási szűrő egy kulcsfontosságú alkatrész a modern képalkotó rendszerekben, biztosítva a pontos színvisszaadást és a magas képminőséget. Adaptabilitása nélkülözhetetlenvé teszi a különböző alkalmazásokban, a vadvilág monitorozásától a vadkamerákkal az ipari ellenőrzésig és az orvosi képalkotásig. A funkcionalitásának és előnyeinek megértése segíthet a felhasználóknak megalapozott döntéseket hozni a képalkotó berendezések kiválasztásánál.

További információért forduljon a gyártókhoz vagy a részletes termékspecifikációkhoz, hogy megtalálja a legjobb IR-kivágási szűrőt az Ön alkalmazásához.
