Glosszárium Cikk: Érzékelési szög – Lásd Érzékelési szög

Mi az Érzékelési szög?

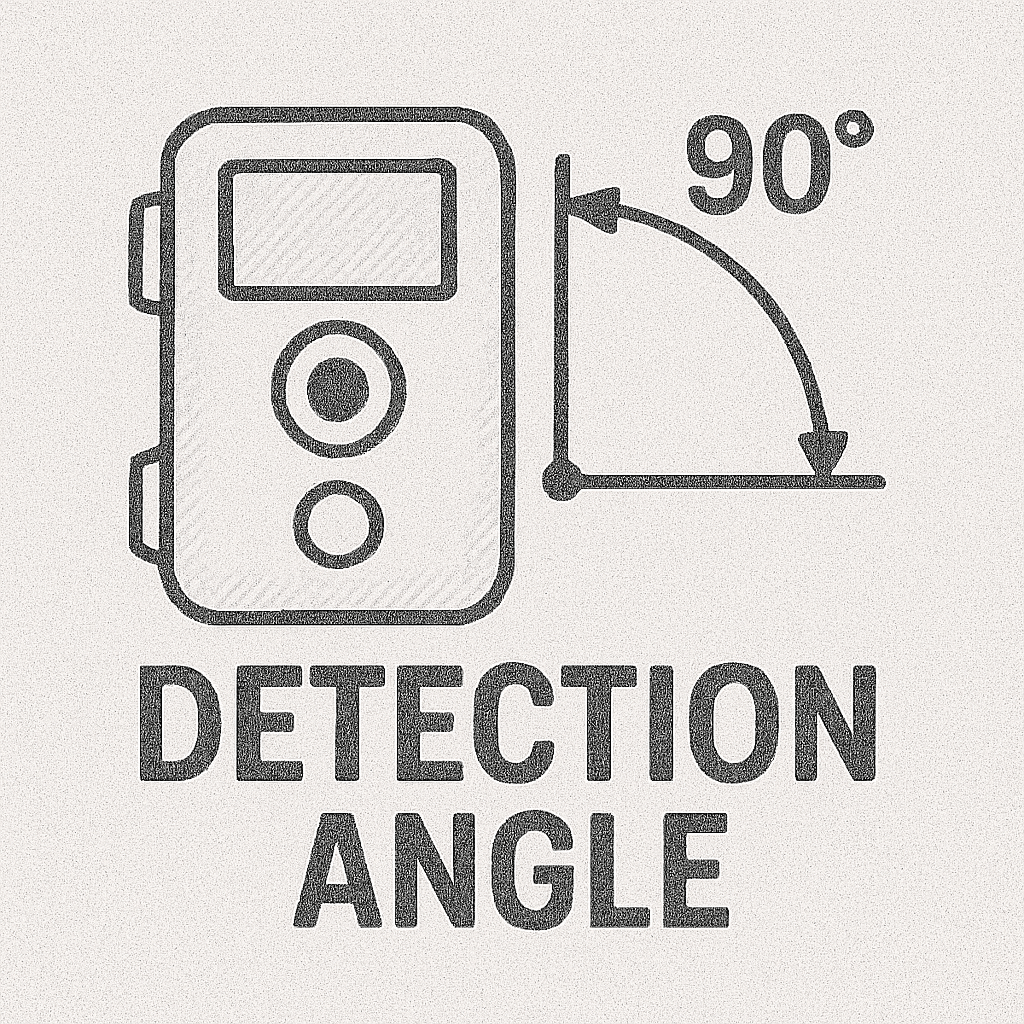

A érzékelési szög, más néven detektálási szög, azt a szögletes látómezőt jelenti, amelyben a Passzív Infravörös (PIR) érzékelő mozgást vagy változásokat észlelhet az infravörös sugárzásban. Ez a kritikus paraméter elengedhetetlen olyan eszközökben, mint a vadkamerák, biztonsági rendszerek és világítás automatizálási rendszerek.

A PIR érzékelő a Fresnel lencsére és belső kialakítására támaszkodik az érzékelési szög meghatározásához. Ez a szög két összetevőre osztható:

• Vízszintes szög: Általában 90° és 180° között mozog a legtöbb alkalmazásban, beleértve a vadkamerákat is.
• Függőleges szög: Gyakran szűkebb, 40° és 60° között, de változhat az érzékelő felszerelési magasságától és céljától függően.

Az érzékelési szög megértése lehetővé teszi a felhasználók számára, hogy optimalizálják az érzékelő lefedési területét hatékonyan, akár vadfigyeléshez, ingatlanvédelemhez vagy világítás automatizáláshoz.

Fontos részletek:

Hogyan használják az Érzékelési szöget?

1. Lefedettségi terület meghatározása

Az érzékelési szög határozza meg azt a térterületet, amelyet a PIR érzékelő figyelhet. Ez kritikus fontosságú:

• Biztonsági rendszerek: Biztosítja, hogy az érzékelő mozgást észleljen minden kritikus zónában, miközben elkerüli az irreleváns területeket.
• Vadvilág megfigyelés: Fókuszál bizonyos ösvényekre vagy területekre, ahol állati aktivitás várható.
• Világítás automatizálás: Aktiválja a fényeket, amikor mozgást észlel a meghatározott lefedettségi zónában.

Például:

• Egy 120° vízszintes detektálási szög és 60° függőleges szög jól megfelel a falra szerelt érzékelőknek egy nappaliban.
• Egy 360° vízszintes szög, amely jellemző a mennyezetre szerelt érzékelőkre, teljes szobalefedettséget biztosít.

2. Érzékelő elhelyezés optimalizálása

Az érzékelő hatékony elhelyezése az érzékelési szög megértésén alapul:

• Vízszintes szög: Meghatározza, hogy milyen széles a szenzor lefedettsége. Sarokba helyezés maximalizálja a lefedettséget a helyiségekben, míg a lapos falra szerelés szűkíti a figyelt zónát.
• Függőleges szög: Irányítja a telepítés ideális magasságát. Egy túl magasra szerelt érzékelő elszalaszthatja a földszinti tevékenységet, míg egy túl alacsonyra szerelt érzékelő nem észlelheti a magasabb szintű tárgyakat.

3. Detektálási zónák személyre szabása

Egyes érzékelők lehetővé teszik a detektálási szögek személyre szabását:

• Fizikai maszkolás: Ragasztható fedések vagy akadályok blokkolhatják a Fresnel lencse részeit, hogy kizárják a nem kívánt területeket.
• Forgatható tartók: Állítható tartók lehetővé teszik a felhasználók számára, hogy döntsék az érzékelőt, megváltoztatva annak függőleges vagy vízszintes lefedettségét.
• Cserélhető Fresnel lencsék: A lencsék cseréje megváltoztathatja az érzékelési szöget, alkalmazkodva különböző forgatókönyvekre.

Műszaki részletek az Érzékelési szögről

Az Érzékelési szöget befolyásoló összetevők:

1. Fresnel lencse:

• Egy szegmentált lencse, amely az infravörös sugárzást a PIR érzékelőre fókuszálja.
• Meghatározza a detektálási zónák számát és azok szögletes lefedettségét.
• Különböző kialakítások léteznek kúpos, hengeres vagy legyező alakú lefedettségi mintákhoz.

2. PIR érzékelő:

• Érzékeli az infravörös sugárzás változásait a látómezőjében.
• A Fresnel lencsével együttműködve a mozgást elektromos jelekké alakítja.

3. Telepítési magasság és elhelyezés:

• A telepítési magasság közvetlenül befolyásolja a függőleges detektálási szöget. Egy falra szerelt érzékelő 7 láb magasan lefelé irányuló szöggel észleli a mozgást a talaj közelében.

4. Környezeti tényezők:

• A detektálási pontosság függ a tárgy és a háttér közötti hőmérséklet különbségektől.
• Fizikai akadályok a detektálási szögben, mint például falak vagy bútorok, vakfoltokat hozhatnak létre.

Alkalmazások és felhasználási példák

Példa 1: Vadvilág megfigyelés

Egy vadkamera, amely 90° vízszintes szöggel és 50° függőleges szöggel van felszerelve, ideális a vadvilág megfigyelésére ösvényeken. Ez a konfiguráció minimalizálja a hamis riasztásokat az irreleváns mozgásoktól, például a lengő ágaktól.

Példa 2: Otthoni biztonság

Egy PIR érzékelő 120° vízszintes szöggel és 40° függőleges szöggel van felszerelve egy folyosón. Ez a beállítás hatékonyan észleli a mozgást a folyosón, miközben figyelmen kívül hagyja a mozgást a szomszédos szintek vagy szobákban.

Példa 3: Irodai világítás

Egy mennyezetre szerelt PIR érzékelő 360° vízszintes szöggel biztosítja a teljes lefedettséget egy nyitott térben. Ez a telepítés biztosítja a fények állandó aktiválását anélkül, hogy bármely sarokban hiányozna a világítás.

Példa 4: Parkolóház felügyelet

Egy PIR érzékelő 180° vízszintes szöggel és 60° függőleges szöggel figyeli a parkolóházat. Ez a beállítás széles lefedettséget biztosít a területen, miközben minimalizálja a hamis riasztásokat a tárgyakról a parkolón kívül.

Az Érzékelési szög beállítása

Módszerek a vízszintes és függőleges szögek beállítására:

1. Fizikai maszkolás:

• Használjon ragasztható csíkokat vagy egyedi fedéseket a Fresnel lencse részeinek blokkolására és a detektálási szög korlátozására.
• Példa: Blokkolja a lencse felső részét, hogy elkerülje a magasabb tárgyak detektálását.

2. Forgatható tartók:

• A fal vagy mennyezet tartók állítható konzolokkal lehetővé teszik a felhasználók számára, hogy döntsék az érzékelőt.
• Példa: Döntse az érzékelőt lefelé, hogy fókuszáljon a talajszinti mozgásra.

3. Fresnel lencse csere:

• Egyes érzékelők lehetővé teszik a Fresnel lencsék cseréjét a detektálási szög megváltoztatására.
• Példa: Telepítsen egy szűk szögű lencsét, hogy fókuszáljon egy specifikus zónára, például egy ajtóra vagy ösvényre.

Bevált gyakorlatok a PIR érzékelők használatához az Érzékelési szög alapján

1. Válassza ki a megfelelő érzékelőt:

• Nagy nyitott terek: Használjon mennyezetre szerelt PIR érzékelőket 360° vízszintes szöggel.
• Folyosók: Válasszon szűk szögű érzékelőket, hogy elkerülje a mozgás detektálását a szomszédos terekben.

2. Kerülje a vakfoltokat:

• Állítsa be az érzékelő magasságát és szögét, hogy biztosítsa a teljes lefedettséget hézagok nélkül.
• Átfedje az érzékelőket szabálytalan alakú vagy nagy területeken a teljeskörű megfigyelés érdekében.

3. Minimalizálja a hamis riasztásokat:

• Maszkolja a lencse részeit, amelyek interferenciának vannak kitéve, például olyan területek, ahol gyakori az irreleváns mozgás.
• Kerülje az érzékelők telepítését hőforrások vagy közvetlen napfény közelében.

4. Rendszeres karbantartás:

• Időszakosan tesztelje az érzékelő lefedettségét, hogy biztosítsa, megfelel-e a kívánt detektálási zónáknak.
• Kalibrálja újra vagy állítsa be az érzékelő pozícióját, ha környezeti változások történnek.

Következtetés

Az érzékelési szög, vagy detektálási szög, alapvető fontosságú a PIR érzékelő funkcionalitása szempontjából. A szögek megfelelő megértése és beállítása biztosítja az optimális teljesítményt, legyen szó akár vadvilág megfigyelésről, otthoni biztonságról vagy világítás automatizálásról. A megfelelő detektálási szög kiválasztásával és a lefedettségi terület személyre szabásával a felhasználók minimalizálhatják a hamis riasztásokat és elérhetik a megbízható, hatékony működést a PIR érzékelőikben.
